В штрих-коде GS1-128 необходимое содержание данных AIT (GTIN, SSCC и, в некоторых случаях, дополнительный серийный номер или номер партии) может отображаться в машиночитаемой форме в виде символов штрих-кода.

Символы штрих-кода GS1-128 обладают, среди прочего, следующими свойствами:

• Темные линии и светлые промежутки состоят из темных и светлых модулей одинаковой ширины. Ширина этих модулей обозначается знаком «Х».
• В символе штрих-кода каждый символ состоит из 11 таких модулей, за исключением стоп-символа, который состоит из 13 модулей.
• При номинальном размере (коэффициент увеличения = 1,0) номинальная теоретическая ширина модуля составляет 1,0 мм (эквивалент модуля X).

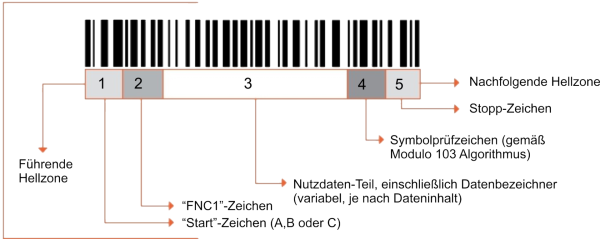

Схематическое изображение знака-символа



Подробно символ GS1-128 составляется слева направо следующим образом:

Ведущая светлая зона

Штрих-код GS1-128 ограничен светлыми зонами справа и слева. Они необходимы для настройки считывающего устройства на штрих-кодирование.

Начальный символ (A, B или C)

Помимо цифровых символов, набор символов B содержит все буквенные символы в верхнем и нижнем регистре, а также специальные символы.

Набор символов C содержит 100 пар цифр от 00 до 99, а также несколько специальных символов. С помощью набора символов C чисто числовые данные могут быть закодированы с удвоенной плотностью, чем два других набора символов (2 цифры на символ символа).

FNC1 персонаж

По соглашению между руководящими органами AIM, ISO и GS1 использование функционального символа 1 (FNC1) из набора символов кода 128 сразу после начального символа зарезервировано исключительно для приложений GS1 (см. ISO/IEC 15417).

полезная нагрузка

GTIN плюс, опционально, серийный номер или номер партии, SSCC, включая идентификатор данных («01»; «21»; «10»; «00»).

Символ галочки

Штрих-коды GS1-128 заканчиваются проверочным символом перед стоп-символом, который определяется с помощью специального алгоритма. Эта галочка не передается с пользовательскими данными.

Знак остановки

Этот символ всегда отмечает конец штрих-кода GS1-128.

Последующая световая зона

Штрих-код GS1-128 ограничен светлыми зонами справа и слева. Они необходимы для настройки считывающего устройства на штрих-кодирование.

Номинальные размеры штрих-кода ГС1-128:

Размеры штрих-кода ГС1-128 зависят от количества закодированных символов:

Ведущая светлая зона x 10 модулей (минимум) 10 мм

Знак старта х 11 модулей 11 мм

FNC1 х 11 модулей 11 мм

Символ контрольной отметки x 11 модулей 11 мм

Знак остановки х 13 модулей 13 мм

Символьный знак для пользовательских данных x 11 модулей 11 мм x N2

Последующая светлая зона x 10 модулей (минимум) 10 мм

______________

11 мм х Н 66 мм

N2 представляет количество символов символа для пользовательских данных и дополнительных символов переключателя «Shift», разделителей и символов кода A, B, C, содержащихся в символе. Общая ширина GS1-128 имеет номинальный размер 1,0 мм. Штрих-коды, включая световые зоны 11N 66 мм.

Формула расчета длины символа L (в мм) с учетом светлых зон:

L = (11N 66) х М, где...

N... содержит количество символов для пользовательских данных плюс – код символа изменения набора символов (A, B или C), – разделитель и – символ переключения «Shift». Двухсимвольный начальный шаблон, стоповый символ и проверочный символ символа здесь не учитываются. Обратите внимание: в наборе символов C две цифры кодируются символом.

M... представляет собой коэффициент увеличения.
