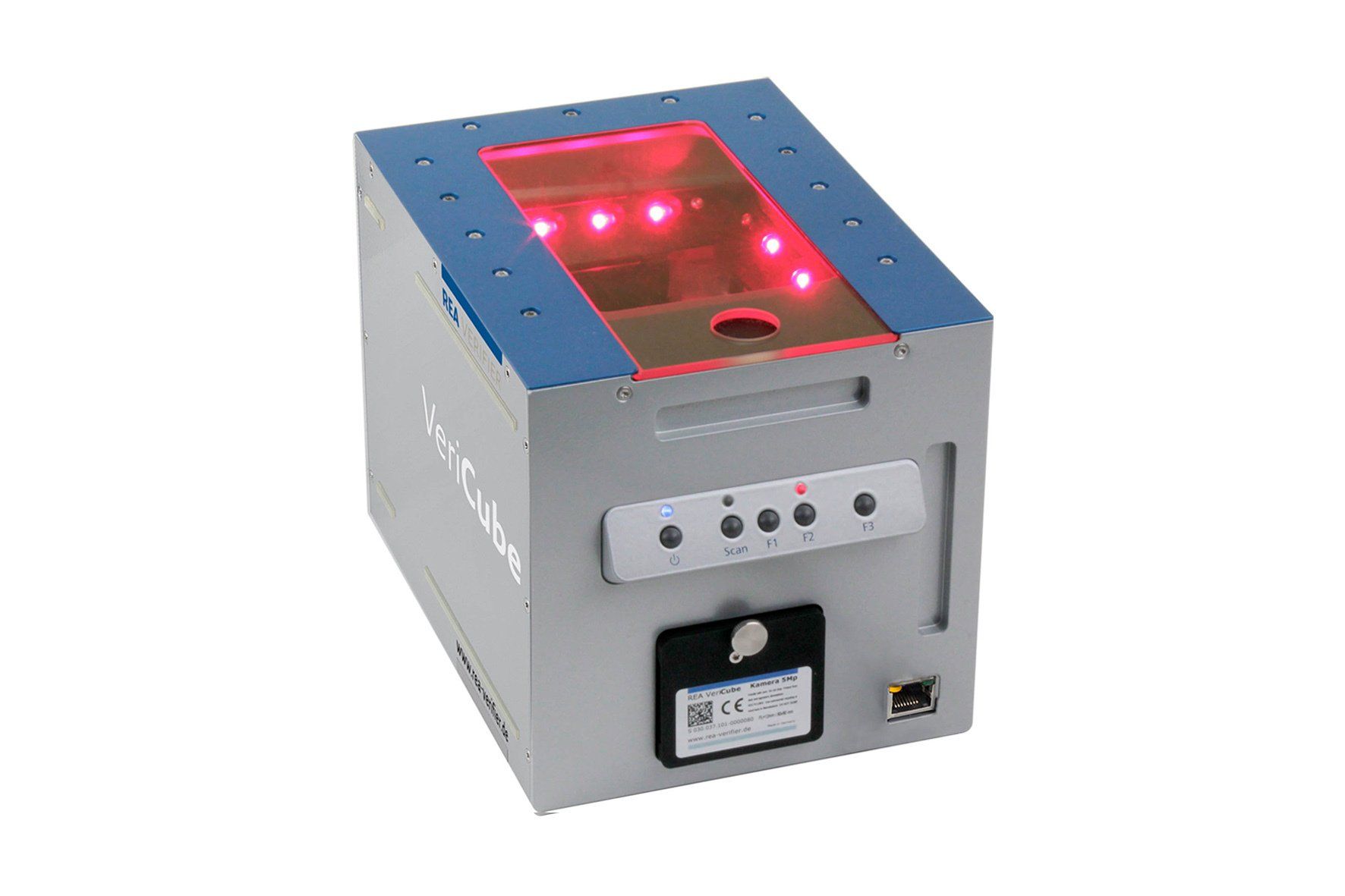

REA VeriCube — это современное устройство для проверки матриц и штрих-кодов, которое можно использовать во всех отраслях. Лежа, стоя или сверху вниз. Здесь можно бесконтактно измерить почти каждый тестовый образец в оптимальном положении.

Измерение оптических кодов с соблюдением определенных углов, расстояний и освещения обеспечивает точные и воспроизводимые результаты измерений и оценки качества.

Измерительная система основана на высокоточном оптическом модуле с CMOS-чипом камеры. Система спроектирована таким образом, что влияние внешнего света во время измерения в значительной степени исключено.

С помощью REA VeriCube вы можете быстро узнать, как можно улучшить скорость чтения проверяемых кодов. Оптимизируйте качество печати кодов с помощью подробных результатов измерений.





Подробности о продукте


Универсальное стационарное устройство для 2D-тестирования

Высококачественный алюминиевый корпус с порошковым покрытием, окрашенный, со стеклянным стеклом.

Легко заменяемое и устойчивое к царапинам настоящее стеклянное стекло.

Различные варианты освещения (УФ, красный свет, белый свет и ИК-свет)

REA VeriCube Standard: Крышка с резьбовыми отверстиями для крепления.

REA VeriCube Pharma: Крышка без резьбовых отверстий

REA VeriCube Inline: вариант ПЛК для интеграции в машины и системы


Параметры

Модули камер для матричных кодов
Фокусное расстояние 8 мм ⇒ поле зрения 114 х 76 мм.
Фокусное расстояние 12 мм ⇒ поле зрения 80 х 60 мм.
Фокусное расстояние 16 мм ⇒ поле зрения 64 х 47 мм.
Фокусное расстояние 25 мм ⇒ поле зрения 37 х 27 мм.
Фокусное расстояние 50 мм ⇒ поле зрения 9 х 6 мм.

Функции

Бесконтактная проверка кода с помощью системы камер CMOS
Сменные оптические модули для оптимальной адаптации к кодам разного размера.
Выбор типа освещения (красный или белый свет)
Измерение кодов с прямой маркировкой (DPM)
Применение в трех положениях: сбоку, стоя вверху, стоя вниз для достижения наилучшей адаптации к измерительной задаче.
Затемненное измерительное помещение без воздействия внешнего света
Тестирование в соответствии с ISO/IEC 15415, стандартом тестирования печатных матричных кодов.
Тестирование в соответствии со стандартом ISO/IEC TR 29158 (бывшее руководство AIM DPM-2006) для матричных кодов с прямой маркировкой.
Проверка штрих-кода в соответствии с ISO/IEC 15416 или ANSI X3.182.
Тестирование в соответствии с общей спецификацией GS1.
Оценка структур данных GS1-128
Измерение дополнительных параметров качества для оптимизации процессов печати
Руководство пользователя, отображение и отчеты на нескольких языках
Для упрощения работы параметры испытаний, специфичные для клиента, могут быть сохранены в виде профилей.
ISO/IEC 15418/ANS MH10.8.2 Анализ структуры данных
Специальный выбор кода в соответствии с требованиями серийных кодов в фармацевтической промышленности.
Подключение одним сетевым кабелем благодаря PoE (Power over Ethernet)
Легкосъемная и заменяемая прозрачная крышка.
Программное обеспечение для оценки ПК с возможностью работы в сети TransWin 32 для Windows (многопользовательская работа)
Опционально доступен контрольный журнал для требований 21 CFR часть 11 и CGMPНовый текст

Технические данные


Испытательное устройство и точность измерений в соответствии с ISO/IEC 15426-2 и ISO/IEC 15426-1.

Включая программное обеспечение Windows REA TransWin32.

Освещение светодиодом красного света, 660 нм и/или светодиодом белого света, 4000 °K

Угол освещения 45° для красного и белого света.

Светодиодные дисплеи для измерения и выбора источника света

Электропитание через сетевой кабель (Power over Ethernet)

Клавиатура с включением/выключением, сканированием и тремя назначаемыми пользователем кнопками.

Механически вращающаяся клавиатура для адаптации работы к предпочтительному положению измерения.

Сетевой интерфейс LAN RJ45 для подачи питания и передачи данных TCP/IP

Сменный оптический модуль, разрешение 2592 x 1944 пикселей.

Настройки фокуса и диафрагмы камеры фиксированы на заводе.

Размеры: 200 x 150 x 150 мм (Ш/Д/В) с клавиатурой шириной 210 мм.

Вес: 2600 г.

Поддерживаются Windows 10, Windows 11, 64-разрядная версия.


Кодартен

Матричные коды (2D):
Data Matrix, коды DPM-Matrix, QR-код, MicroQR-код, Aztec Code, PDF 417, Dotcode, MicroPDF,
Код HanXin, составные коды

Стрихкоды (1D):
EAN-13, UPC-A, UPC-E без/с ADD-ON, EAN- 8, 2/5 Interleaved, ITF-14, Frachtpost, Code 39, PZN-Code,
Код 32, Код 128, GS1-Databar, Композитный GS1-Data-bar
