VeriCube Встроенный ООР

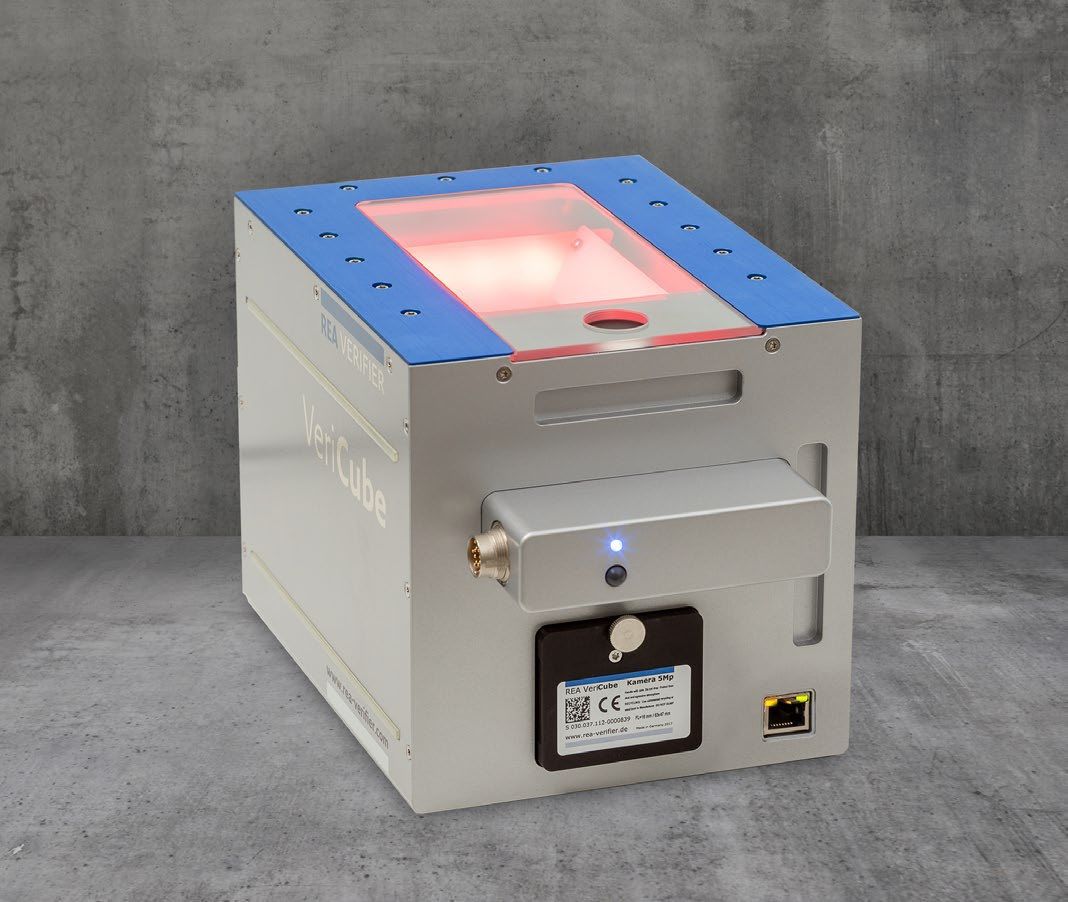

Der REA VeriCube ILS (inline sample taking - automatisierte Stichprobenmessung) ist ein modernes Matrix und

Strichcode Prüfgerät, das branchenübergreifend eingesetzt werden kann. Es ist in eine Maschine integriert und über digitale I/Os an eine SPS-Steuerung angeschlossen.

Die Messung von optischen Codes unter Einhaltung definierter Winkel, Abstände und Beleuchtungen ermöglicht

genaue und reproduzierbare Messergenisse und Qualitätsbewertungen. Im Gegensatz zu Inline-Scannern ist der REA VeriCube ILS präzise in Bezug auf Winkel und  Abstand in eine Maschine eingebaut. Ein Schutz vor Umgebungslicht ist erforderlich.

Zur regelmäßigen Kalibrierung und Justierung muss der REA VeriCube ILS einfach aus der Maschine entnommen

werden können.Das Prüfsystem besteht aus dem Messkopf, einem Optikmodul mit CMOS-Kamerachip und der PC-Auswertungs-Software REA TransWin32. Die Messfeldgröße hängt von dem ausgewählten Optikmodul ab.

Die Maschinensteuerung sendet ein Triggersignal, wenn eine Überprüfung erforderlich ist. Der REA VeriCube ILS

antwortet mit digitalen Signalen für pass, fail und no read (SPS, 24V Technik).

Mit dem REA VeriCube finden Sie schnell heraus, wie Sie die die Leseraten der geprüften Codes verbessern

können. Optimieren Sie die Druckqualität der Codes mit Hilfe der ausführlichen Messergebnisse.

Проверка штрих-кода оценивает качество штрих-кодов в соответствии с всемирно признанными стандартами ISO.

Спектр услуг

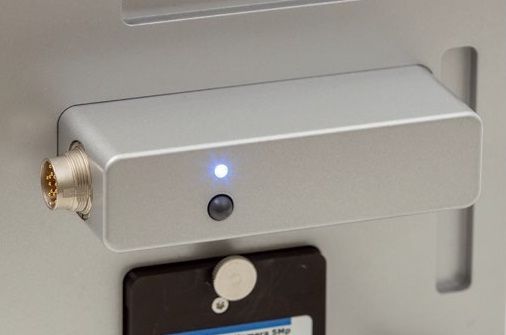

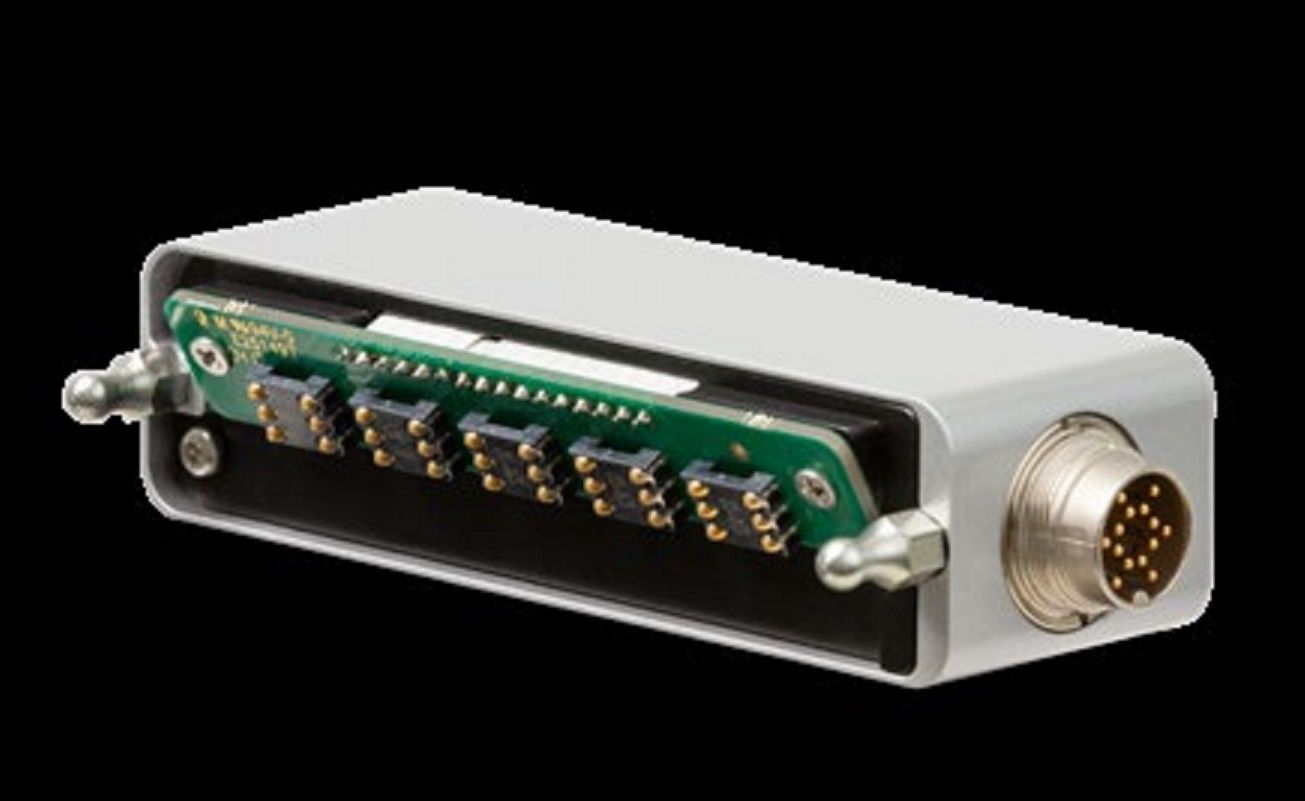

• Интерфейс ПЛК с цифровым вводом/выводом 24 В.
• Бесконтактная проверка кода с помощью системы камер CMOS
• Сменные оптические модули для оптимальной адаптации к кодам разного размера.
• Выбор типа освещения (красный или белый свет)
• Точка измерения (положение фокуса) находится на расстоянии 15 мм перед устройством. Это необходимо для интеграции и служит для простого автоматического позиционирования тестовых объектов.
• Затемненная измерительная камера, чтобы избежать влияния окружающего света.
• Тестирование в соответствии с ISO/IEC 15415, стандартом тестирования печатных матричных кодов.
• Тестирование в соответствии со стандартом ISO/IEC TR 29158 (бывшее руководство AIM DPM-2006) для матричных кодов с прямой маркировкой для
• Маркировка компонентов
• Дополнительное рассеянное освещение для блестящих материалов
• Тестирование в соответствии с общей спецификацией GS1.
• Оценка структур данных GS1
• Измерение дополнительных параметров качества для оптимизации процессов печати
• Руководство пользователя, отображение и отчеты на нескольких языках
• Для упрощения работы параметры испытаний, специфичные для клиента, могут быть сохранены в виде профилей.
• ISO/IEC 15418/ANSI MH10.8.2 Анализ структуры данных
• Специальный выбор кода в соответствии с требованиями серийных кодов в фармацевтической промышленности.
• Сетевое оценочное программное обеспечение для ПК TransWin32 для Windows со встроенным управлением пользователями
• Электропитание через сетевой кабель (PoE – Power over Ethernet)
• Подключение с помощью сетевого кабеля
• Легкосъемная и заменяемая крышка из закаленного стекла.
