Im GS1-128-Strichcode können die geforderten AIT-Dateninhalte (GTIN, SSCC und fallweise optional Serialnummer oder Chargennummer) in Form von Strich- codesymbolen maschinenlesbar dargestellt werden.

GS1-128-Strichcodesymbole besitzen unter anderem folgende Eigenschaften:

• Die dunklen Striche und die hellen Lücken setzen sich aus dunklen bzw. hellen Modulen einheitlicher Breite zusammen. Die Breite dieser Module wird mit „X“ bezeichnet .
• Im Strichcodesymbol wird jedes Zeichen aus 11 solchen Modulen gebildet – mit Ausnahme des Stopp-Zeichens, das aus 13 Modulen besteht.
• In der Nominalgröße (Vergrößerungsfaktor = 1,0) beträgt die nominale theoretische Breite eines Moduls 1,0 mm (gleichbedeutend mit X-Modul).

Schematische Darstellung eines Symbolzeichens

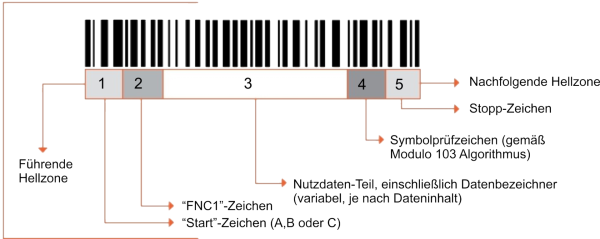

Im Detail setzt sich das GS1-128-Symbol von links nach rechts wie folgt zusammen:

Führende Hellzone

Ein GS1-128-Strichcode wird rechts und links von Hellzonen begrenzt. Diese sind notwendig, um die Leseeinrichtung auf die Strichcodierung einzustellen.

Start-Zeichen (A, B oder C)

Zeichensatz B enthält neben den numerischen Zeichen alle Alphazeichen in Groß- und Kleinschrift sowie Sonderzeichen.

Zeichensatz C enthält die 100 Zahlenpaare von 00 bis 99 zuzüglich einiger Sonderzeichen. Mit Zeichensatz C lassen sich rein numerische Daten mit der doppelten Dichte der beiden anderen Zeichensätze codieren (2 Ziffern pro Symbolzeichen).

FNC1-Zeichen

Aufgrund eines Übereinkommens zwischen den Führungsgremien von AIM, ISO und GS1 ist die Nutzung des Funktionszeichens 1 (FNC1) aus dem Zeichenvorrat des Code 128 direkt nach dem Start-Zeichen ausschließlich den Anwendungen von GS1 vorbehalten (siehe ISO/IEC 15417).

Nutzdaten

GTIN plus fallweise optional Serialnummer oder Chargennummer, SSCC, ein- schließlich Datenbezeichner („01“; „21“; „10“; „00“)

Symbolprüfzeichen

GS1-128-Strichcodes schließen vor dem Stopp-Zeichen mit einem Symbolprüfzeichen ab, das mit einem spezifischen Algorithmus ermittelt wird. Dieses Prüfzeichen wird nicht mit den Nutzdaten übertragen.

 Stopp-Zeichen

Dieses Zeichen markiert immer das Ende eines GS1-128-Strichcodes.

Nachfolgende Hellzone

Ein GS1-128-Strichcode wird rechts und links von Hellzonen begrenzt. Diese sind notwendig, um die Leseeinrichtung auf die Strichcodierung einzustellen.

Nominelle Abmessungen eines GS1-128-Strichcodes:

Die Maße des GS1-128-Strichcodes hängen von der Anzahl strichcodierter Zeichen ab:

Führende Hellzone                                    x 10 Module (minimum)           10 mm

Start-Zeichen                                              x 11 Module                                  11 mm

FNC1                                                             x 11 Module                                   11 mm

Symbolprüfzeichen                                   x 11 Module                                   11 mm

Stopp-Zeichen                                           x 13 Module                                 13 mm

Symbolzeichen für Nutzdaten                          x 11 Module                                  11 mm x N2

Nachfolgende Hellzone                             x 10 Module (minimum)           10 mm

                                                                                                             ______________

                                                                                                            11 mm x N + 66 mm

N2   stellt die Anzahl der Symbolzeichen für Nutzdaten und der zusätzlich im Symbol enthaltenen Umschalt-Zeichen „Shift“, Trennzeichen und Code A-, B-, C-Zeichen dar. In der Nominalgröße von 1,0 mm beträgt die Gesamtbreite des GS1-128-Strich- codes einschließlich der Hellzonen 11N + 66 mm.

Die Formel zur Berechnung der Symbollänge L (in mm) inklusive Hellzonen lautet:

L = (11N + 66) x M, wobei...

N... die Anzahl der Symbolzeichen für Nutzdaten zuzüglich – Zeichensatzwechselzeichen Code (A, B oder C), – Trennzeichen sowie – Umschalt-Zeichen „Shift“ beinhaltet. Das Zwei-Zeichen-Startmuster, das Stopp-Zeichen und das Symbolprüfzeichen sind hierbei nicht mitzuzählen. Zu beachten ist: Im Zeichensatz C werden zwei Ziffern mit einem Symbolzeichen codiert.

M... den Vergrößerungsfaktor darstellt.
