REA VeriCube

REA VeriCube

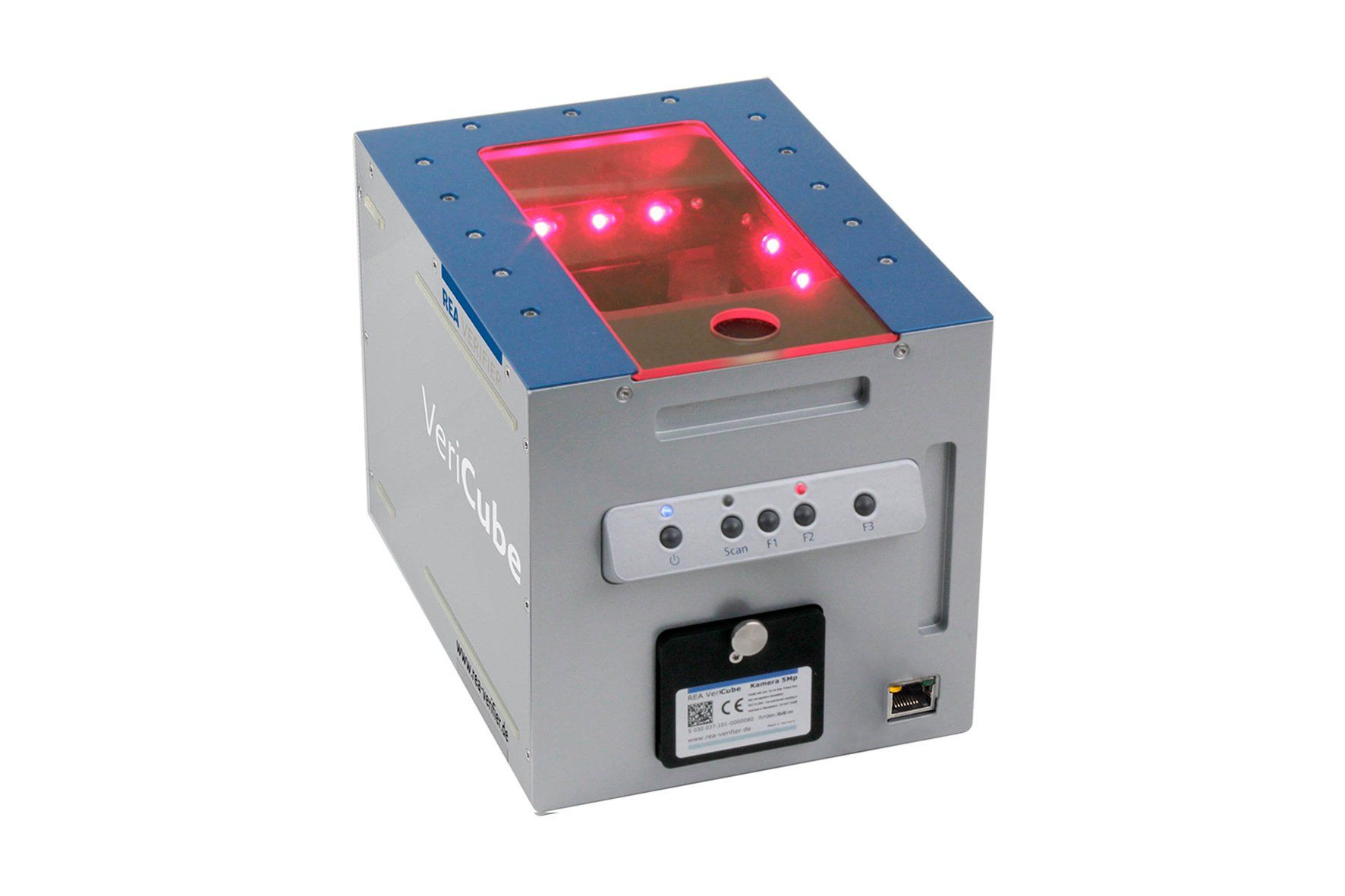

Das REA VeriCube ist ein hochmodernes Matrix- und Strichcode Prüfgerät, das branchenübergreifend eingesetzt werden kann. Ob liegend, stehend oder von oben nach unten. Nahezu jedes Prüfmuster kann hier berührungslos in optimaler Position gemessen werden.

Die Messung von optischen Codes unter Einhaltung definierter Winkel, Abstände und Beleuchtungen ermöglicht genaue und reproduzierbare Messergebnisse und Qualitätsbewertungen.

Das Messsystem basiert auf einem hochpräzisen Optikmodul mit einem CMOS-Kamerachip. Das System ist so konstruiert, dass Fremdlichteinflüsse bei der Messung weitgehend ausgeschlossen sind.

Mit dem REA VeriCube finden Sie schnell heraus, wie Sie die die Leseraten der geprüften Codes verbessern können. Optimieren Sie die Druckqualität der Codes mit Hilfe der ausführlichen Messergebnisse.





Produktdetails


Universelles, stationäres 2D Prüfgerät

Hochwertiges Aluminumgehäuse, pulverbeschichtet, lackiert mit Glasscheibe

Einfach austauschbare und kratzresistente Echtglasscheibe

Unterschiedliche Beleuchtungsoptionen (UV, Rotlicht, Weißlicht und IR-Licht)

REA VeriCube Standard: Abdeckplatte mit Gewindebohrungen zur Befestigung

REA VeriCube Pharma: Abdeckplatte ohne Gewindebohrungen

REA VeriCube Inline: SPS Variante für die Integration in Maschinen und Anlagen


Optionen

Kameramodule für Matrix Codes
Brennweite   8 mm ⇒ Sichtfeld  114 x 76 mm
Brennweite 12 mm ⇒ Sichtfeld    80 x 60 mm
Brennweite 16 mm ⇒ Sichtfeld    64 x 47 mm
Brennweite 25 mm ⇒ Sichtfeld    37 x 27 mm
Brennweite 50 mm ⇒ Sichtfeld      9 x 6 mm

Features

Berührungslose Code-Prüfung mit CMOS-Kamerasystem
Austauschbare Optikmodule für optimale Anpassung an unterschiedlich große Codes
Wählbare Beleuchtungsarten (Rot- oder Weißlicht)
Messung direkt markierter Codes (DPM)
Anwendung in drei Lagen: Seitlich, stehend nach oben, stehend nach unten, um eine bestmögliche Anpassung an die Messaufgabe zu erzielen
Abgedunkelter Messraum ohne Fremdlichteinflüsse
Prüfung nach ISO/IEC 15415, der Prüfnorm für gedruckte Matrix-Codes
Prüfung nach ISO/IEC TR 29158 (frühere AIM DPM-2006 guideline) für direkt markierte Matrix Codes
Strichcodeprüfung nach ISO/IEC 15416 oder ANSI X3.182
Prüfung gemäß allgemeiner GS1-Spezifikation
Auswertung der GS1-128 Datenstrukturen
Messung optionaler Qualitätsparameter für die Optimierung der Druckprozesse
Bedienerführung, Darstellung und Reports mehrsprachig
Zur Vereinfachung der Bedienung können kundenindividuelle Prüfparameter als Profile hinterlegt werden
ISO/IEC 15418 / ANS MH10.8.2 Datenstrukturanalyse
Spezielle Codeauswahl für die Anforderungen serialisierter Codes in der Pharmaindustrie
Anschluss mit einem einzigen Netzwerkkabel aufgrund von PoE (Power-over-Ethernet)
Einfach entfernbare und austauschbare, transparente Abdeckplatte
Netzwerkfähige PC Auswertungs-Software TransWin 32 für Windows (Multi-User-fähig)
Option Audit Trail für 21 CFR part 11 und CGMP Anforderung optional verfügbarNeuer Text

Technische Daten


Prüfgerät und Messgenauigkeit in Konformität mit ISO/IEC 15426-2 und ISO/IEC 15426-1

Einschließlich Windows Software REA TransWin32

Beleuchtung mit Rotlicht-LED, 660 nm und/oder Weißlicht-LED, 4.000 °K

Beleuchtungswinkel 45° für Rot- und Weißlicht

LED Anzeigen für die Messung und Lichtartwahl

Stromversorgung über Netzwerkkabel (Power-over-Ethernet)

Tastenfeld mit ein/aus, Scan und drei benutzerdefinierbaren Tasten

Mechanisch drehbares Tastenfeld, um die Bedienung an die bevorzugten Messlage anzupassen

LAN-Netzwerkschnittstelle RJ45 für Energieversorgung und TCP/IP Datentransfer

Austauschbares Optikmodul, Auflösung 2592 x 1944 Pixel

Kameraschärfeeinstellung und Blendeneinstellung ab Werk fest eingestellt

Maße: 200 x 150 x 150 mm (B/L/H) mit Tastenfeld 210 mm breit

Gewicht: 2.600 g

Windows 10, Windows 11, 64 bit werden unterstützt


Codearten

Matrix Codes (2D):
Data Matrix, DPM-Matrix Codes, QR-Code, MicroQR-Code, Aztec Code, PDF 417, Dotcode, MicroPDF,
HanXin Code, Composite Codes

Strichcodes (1D):
EAN-13, UPC-A, UPC-E ohne/mit ADD-ON, EAN- 8, 2/5 Interleaved, ITF-14, Frachtpost, Code 39, PZN-Code,
Code 32, Code 128, GS1-Databar, GS1-Data-bar Composite
Datenblatt
