在 GS1-128 条码中，所需的 AIT 数据内容（GTIN、SSCC 以及在某些情况下可选的序列号或批次号）可以以条码符号的形式以机器可读的形式显示。

GS1-128 条形码符号具有以下属性：

• 暗线和亮缝由宽度均匀的暗色模块和亮色模块组成。这些模块的宽度用“X”表示。
• 在条形码符号中，每个字符都由 11 个这样的模块组成，但停止字符除外，它由 13 个模块组成。
• 在标称尺寸（放大倍数=1.0）下，模块的标称理论宽度为1.0毫米（相当于X模块）。

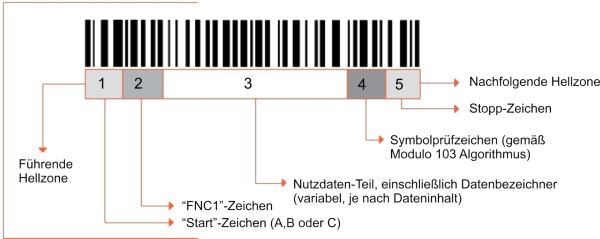

符号标志的示意图



具体来说，GS1-128符号从左到右的组成如下：

领先亮点区

GS1-128 条形码的左右两侧有浅色区域。这些是设置条形码读取设备所必需的。

起始字符（A、B 或 C）

除了数字字符之外，字符集 B 还包含所有大写和小写的字母字符以及特殊字符。

字符集C包含从00到99的100对数字以及一些特殊字符。使用字符集 C，可以用其他两个字符集两倍的密度（每个符号字符 2 位）对纯数字数据进行编码。

FNC1字符

根据 AIM、ISO 和 GS1 管理机构之间的协议，紧接在起始字符之后的 Code 128 字符集中的功能符号 1 (FNC1) 的使用专门保留用于 GS1 应用（请参阅 ISO/IEC 15417）。

有效负载

GTIN 加上可选的序列号或批次号、SSCC，包括数据标识符（“01”；“21”；“10”；“00”）

符号复选标记

GS1-128 条形码在停止字符之前以符号检查字符结束，这是使用特定算法确定的。该复选标记不与用户数据一起传输。

停止标志

该字符始终标记 GS1-128 条形码的结尾。

后续光区

GS1-128 条形码的左右两侧有浅色区域。这些是设置条形码读取设备所必需的。

GS1-128 条形码的标称尺寸：

GS1-128 条形码的尺寸取决于条形码字符的数量：

前导亮区 x 10 个模块（最小）10 mm

开始标志 x 11 个模块 11 毫米

FNC1 x 11 模块 11mm

符号测试标记 x 11 个模块 11 mm

停车标志 x 13 个模块 13 毫米

用户数据符号 x 11 个模块 11 mm x N2

后续亮区 x 10 个模块（最小）10 mm

______________

11毫米×N 66毫米

N2 表示用户数据的符号字符数以及符号中包含的附加“Shift”开关字符、分隔符和代码 A、B、C 字符 GS1-128 的总宽度为 1.0 mm 的标称尺寸 -条形码包括光区 11N 66 mm。

包括亮区在内的符号长度 L（单位为毫米）的计算公式为：

L = (11N 66) x M，其中...

N... 包含用户数据的符号字符数加上 – 字符集更改字符代码（A、B 或 C）、 – 分隔符和 – 切换字符“Shift”。这里不计算两个字符的起始字符、停止字符和符号校验字符。请注意：在C字符集中，两个数字用一个符号字符进行编码。

M...代表放大倍数。
