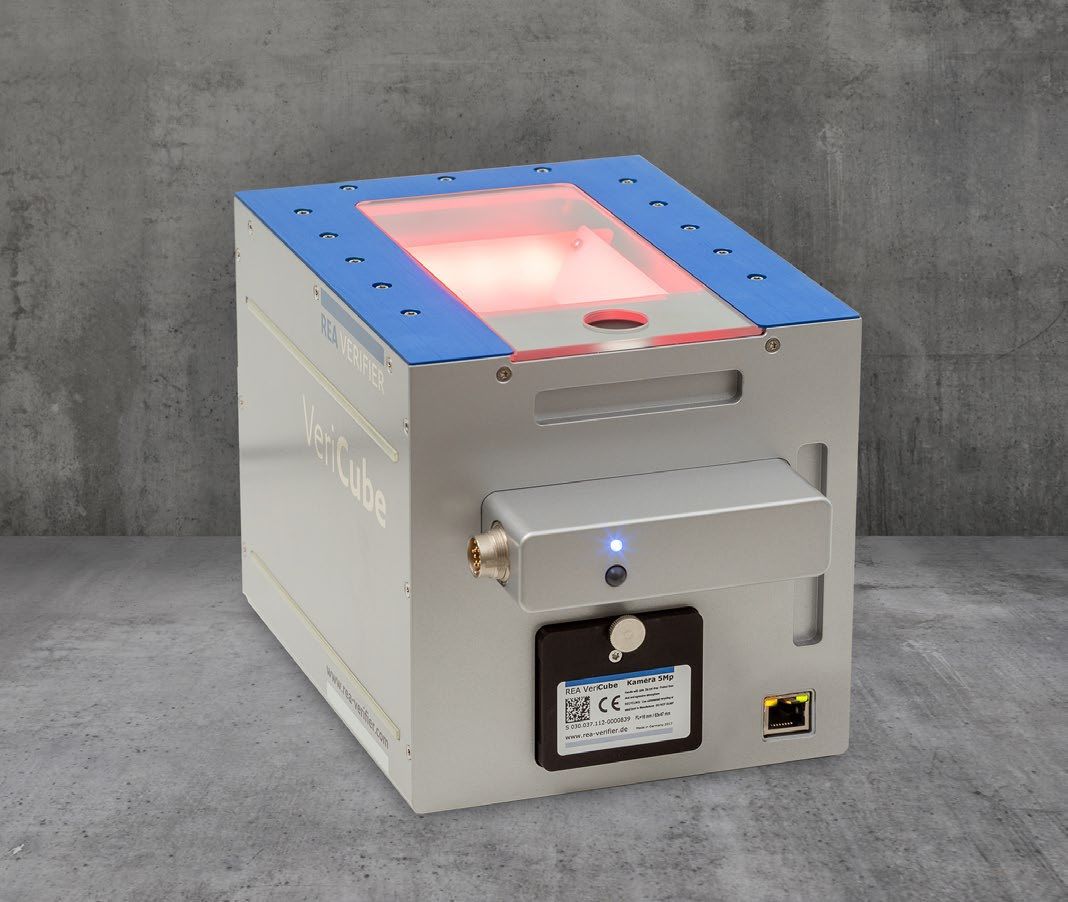

REA VeriCube ILS（在线采样）是一个现代矩阵，

可跨行业使用的条码测试设备。它集成到机器中并通过数字 I/O 连接到 PLC 控制。

可以在保持定义的角度、距离和照明的同时测量光学代码

准确且可重复的测量结果和质量评估。与在线扫描仪相比，REA VeriCube ILS 在角度和距离方面精确地内置于机器中。需要防止环境光的影响。

如需定期校准和调整，只需将 REA VeriCube ILS 从机器上拆下即可

测试系统由测量头、带有CMOS摄像头芯片的光学模块和REA TransWin32 PC评估软件组成。测量区域的大小取决于所选的光学模块。

当需要检查时，机器控制器发送触发信号。 REA VeriCube ILS

以数字信号响应通过、失败和未读取（PLC、24V 技术）。

使用 REA VeriCube，您可以快速了解如何提高已检查代码的读取率

能。借助详细的测量结果优化代码的打印质量。

条形码验证根据全球认可的 ISO 标准评估条形码的质量。

服务范围

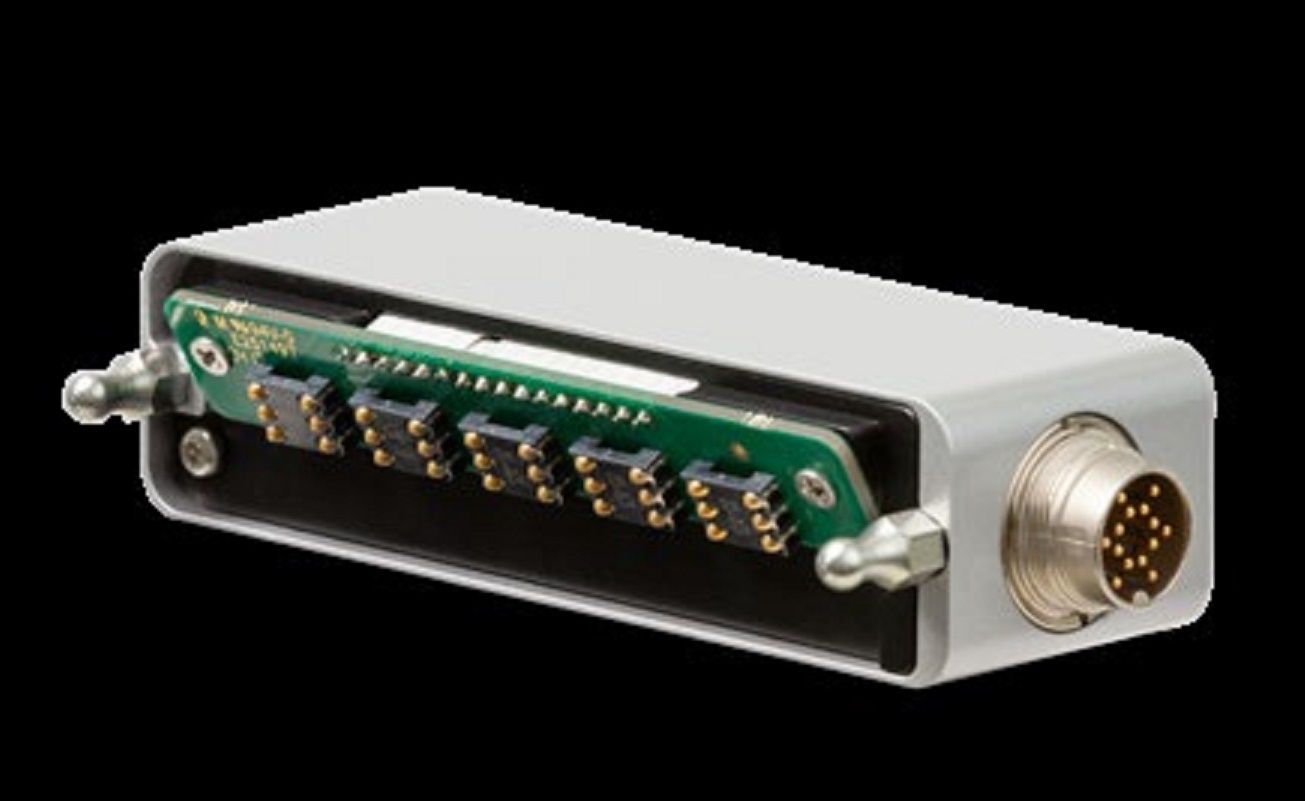

• 带 24V 数字 I/O 的 PLC 接口
• 使用 CMOS 摄像系统进行非接触式代码检查
• 可互换的光学模块，可最佳地适应不同尺寸的代码
• 可选择的照明类型（红光或白光）
• 测量点（焦点位置）位于设备前方15mm处。这对于集成是必要的，并且用于测试项目的简单、自动定位
• 黑暗的测量室以避免环境光影响
• 根据印刷矩阵码测试标准 ISO/IEC 15415 进行测试
• 根据 ISO/IEC TR 29158（前 AIM DPM-2006 指南）对直接标记的矩阵代码进行测试
• 元件打标
• 针对闪亮材质的可选漫射照明
• 根据通用 GS1 规范进行测试
• GS1 数据结构的评估
• 测量可选质量参数以优化印刷工艺
• 多种语言的用户指导、显示和报告
• 为了简化操作，客户特定的测试参数可以存储为配置文件
• ISO/IEC 15418 / ANSI MH10.8.2 数据结构分析
• 针对制药行业序列化代码要求的特殊代码选择
• 适用于 Windows 的网络兼容 PC 评估软件 TransWin32，具有集成用户管理功能
• 通过网线供电（PoE – 以太网供电）
• 使用网线连接
• 易于拆卸和更换的钢化玻璃盖板
