Prüf参数 ISO / ANSI
测试参数ISO/ANSI
根据 ISO 15415 / 15416 检查条形码 1d 和 2d
测量系统及测量结果
最差的个人标准决定了个人测量的最终结果。在多次测量的情况下（各个测量均匀分布在代码高度上），结果是各个测量最终结果的平均值。
测量结果分类 ISO/IEC 等级 ANSI 等级 多次测量的意义
4 A 3.5 - 4.0 非常好
3 B 2.5 - 3.49 好
2℃ 1.5 - 2.49 满意
1D 0.5 - 1.49 足够
0 F 低于 0.5 失败
测量结果必须始终明确或隐含地指定测量条件。
条码隐式：照明角度45°，传感器角度90°
条码显式：光线类型和测量孔径
矩阵码隐式：相机角度90°
矩阵代码显式：照明角度、照明方向、测量孔径/合成孔径、光类型
明确的测量条件由应用程序确定。
条形码和矩阵码测试参数概述
系统标准
有一些系统标准可以使用代码检查设备进行测量，而其他标准则可以手动检查或仅通过比较数据库来检查。
代码类型或代码符号系统：
例如 EAN-8、EAN-13 或 Code 128、DataMatrix ECC200 或 GS1 DataMatrix 代码（可以手动或借助文章数据库进行检查）
代码内容：
是数字或数字和字母的组合的解码序列（可以手动检查或在文章数据库的帮助下检查）
数据结构：
例如，根据 ANSI MH10.8.2、GS1-128 或公司内部结构（手动测试或使用测试设备进行适当的参数设置）
代码大小（宽度）和分辨率：
根据代码规范，可以使用测试设备（模块尺寸、Z 模块）（可选参数/传统评估）或手动进行。测量矩阵单元的大小或线条的宽度（作为整个代码的平均值）。这导致了代码宽度。
代码位置：
（只能手动检查）
代码高度：
对于条形码，这只能手动进行，因为测试设备只能在一个平面上进行测量；对于矩阵码，这取决于矩阵单元的高度。
解码（条形码）：
包括明场或静区控制、校验位控制、代码长度控制（仅在合理的情况下）、元素确定和边缘位置的唯一性（边缘确定）（可以使用测试设备进行测试）
解码（MatrixCode）：
检查参考解码以及正确的代码构造。某些错误会导致图标不再被识别。其他错误（例如不正确的填充字符、不正确的数据长度规范或不正确放置的开关字符）会导致贬值。
FPD（固定图案损坏）：
在二维码测量中，静区控制和搜索图案控制的标准在 FPD（固定图案损坏）参数中一起评估。 （固定模式 - 没有数据内容的代码区域）。
UEC – 未使用的纠错：
对于二维码测量，还评估了纠错的使用。 （UEC – 未使用的纠错）
格式信息损坏：
该参数仅用于二维码。它提供有关纠错级别和数据屏蔽的信息。
纠错级别指示
（二维码，仅当提供各种纠错时（DataMatrix 否，QR 码 4 个不同，PDF417 9 个不同）
矩阵大小：
仅二维码 - 矩阵尺寸以及模块尺寸必须与扫描仪的特性相匹配
码字数
（二维码，信息丰富）
对比标准
PCS（ECmin）：打印对比度信号（非常严格地评估条形暗度）包括反射值Rs和Rb（仅适用于一维条码）
PCS（SC）：打印对比度信号（评估中等要求的条暗度）包括反射值Rmax和Rmin（仅适用于一维条码）
Rmin/Rmax：评估较低要求的条黑化（仅限条码）
最小边缘对比度或最小邻接对比度：(ECmin) - 代码中最差的对比度（仅适用于一维条形码）
符号对比度：（间隙、静区和条形反射之间的最大差异（2D 条形码）
代码中的最佳对比
调制：
代码和安静区明暗模块表面反射的均匀性（2D和条码，注意细节）
反射面积：
就像调制一样。差异 - 如果通过纠错处理码字，则该码字的 MOD 值为 0 度（仅限 2D）
缺陷：
条中出现亮点或光隙中出现黑点（仅限一维条形码）
对比度均匀度：（对比度均匀度，仅适用于二维码）。
是确定调制的基本尺寸
对于根据 ISO/IEC TR 29158 的 DPM 测量，符号对比度、反射面积、对比度均匀性和调制（仅 2D 码）被省略。
单元格对比度 (CC) - 整体符号的相对对比度等级
单元调制 (CM) - 使用从自适应曝光设置获得的相对值进行调制评估
符号反射 (Rtarget) - 符号反射率相对于校准反射率标准值的百分比。该声明是 DPM 照明与校准照明的偏差程度。结果总是不同，因为每次测量的 DPM 曝光都会根据所测量代码的对比度进行调整。
条的颜色或载体材料的颜色的选择会影响对比度标准，并且必须始终从读取设备上使用的照明颜色的角度进行最佳选择。如果可能的话，应在早期设计阶段评估是否可以满足对比标准的最低要求。
条码颜色

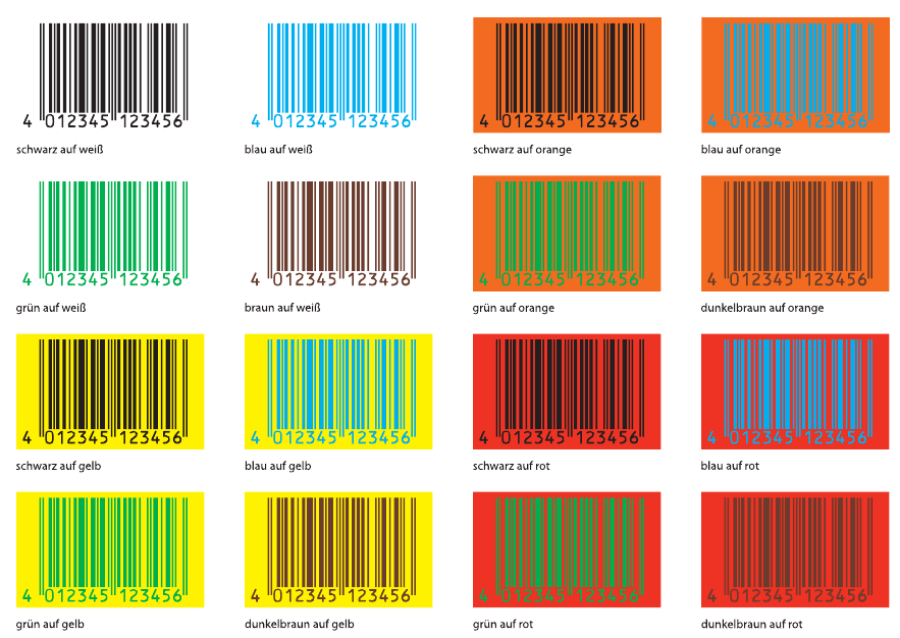

EAN-13 符号始终由浅色背景上的深色线条组成（不可能反向表示）。黑色、深棕色、深蓝色和深绿色适合显示条形，而白色、浅灰色、米色、黄色、橙色、粉色、红色和浅柔和的色调可用于背景。红色激光束将红线解释为白色，这就是为什么红色仅适合背景。然而，所有金属色作为背景都有问题，因为它们反射太强烈。符号的可读性随着颜色对比度的增加而增加 - 因此“黑与白”的组合是最佳的，因为线条和间隙之间的对比度在这里最大。
可行的颜色组合
不可行的颜色组合
Druck-Präzision bzw。 ——梅特里克
Decodierbarkeit (Bewertung aus Scannersicht) (nur Strichcodes)
Balkenbreiten-Abweichungen (Einzelwerte, Extremwerte und Mittelwert) (nur Strichcodes)
Lückenbreiten-Abweichungen (Einzelwerte und Extremwerte) (nur Strichcodes)
E-Wertabweichungen (Einzelwerte und Extremwerte) (nur Strichcodes)
P-Wertabweichungen (Einzelwerte und Extremwerte) (nur Strichcodes)
Axiale Verzerrung（二维码）
Gitterverzerrung（二维码）
Druckzuwachs (Mittelwert), entspricht der mittleren Balkenabweichung bei Strichcodes (2D Codes)
Zuschaltbare DPM Kriterien gemäß SAE AS 9132a bzw。 DIN EN 9132
Punktgröße Die Punktgröße gibt an wie weit ein runder Punkt eine Matrixzelle ausfüllt
Punktovalität - Die Punkovalität gibt die Verformung eines Punktes an (ausgehend von einem Dot Peening Punkt der rund ist)
Punktversatz - 矩阵中的中点点 (Mittelpunkt des geschriebenes) 是一种有效的 Punktversatz 方法
Achswinkelverzerrung - gibt an wie weit sich die X und Y Achse aus dem Idealen 90° Winkel wegbewegen
