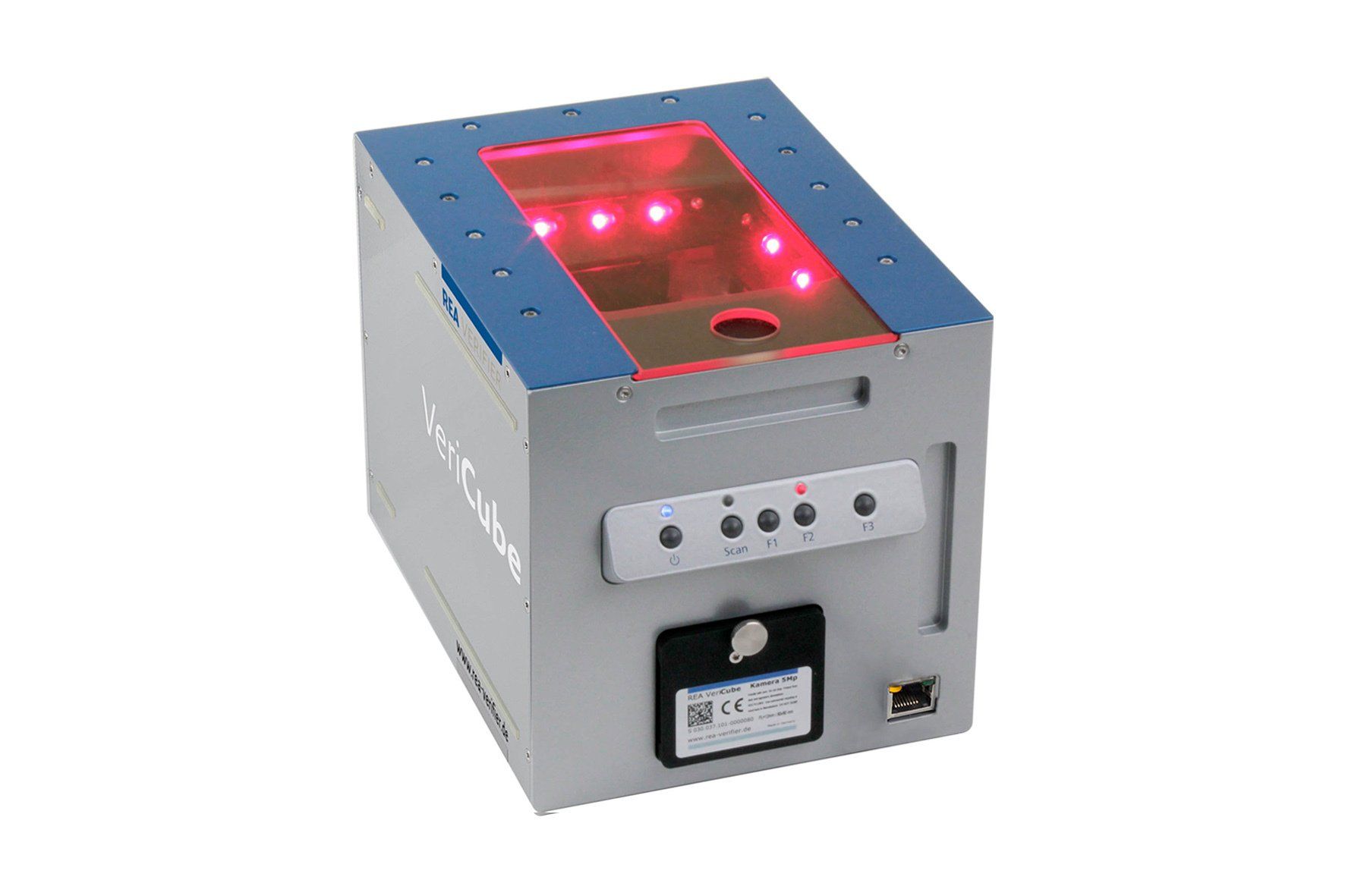

REA VeriCube 是一款最先进的矩阵和条形码检查设备，可用于所有行业。无论是躺着、站着还是从上到下。几乎每个测试样品都可以在这里以最佳位置进行无接触测量。

在遵守定义的角度、距离和照明的同时测量光学代码可以实现准确且可重复的测量结果和质量评估。

该测量系统基于带有CMOS相机芯片的高精度光学模块。该系统的设计方式使得测量过程中很大程度上排除了外部光的影响。

使用 REA VeriCube，您可以快速了解如何提高已检查代码的读取率。借助详细的测量结果优化代码的打印质量。





产品详情


通用、固定式二维测试装置

高品质铝制外壳，粉末涂层，玻璃板喷漆

易于更换且防刮的真玻璃板

不同的照明选项（紫外光、红光、白光和红外光）

REA VeriCube 标准：带有用于紧固的螺纹孔的盖板

REA VeriCube Pharma：无螺纹孔盖板

REA VeriCube Inline：用于集成到机器和系统中的 PLC 变体


选项

用于矩阵码的相机模块
焦距 8 毫米 ⇒ 视野 114 x 76 毫米
焦距 12 毫米 ⇒ 视野 80 x 60 毫米
焦距 16 毫米 ⇒ 视野 64 x 47 毫米
焦距 25 毫米 ⇒ 视野 37 x 27 毫米
焦距 50 毫米 ⇒ 视野 9 x 6 毫米

特征

使用 CMOS 摄像系统进行非接触式代码检查
可互换的光学模块，可最佳地适应不同尺寸的代码
可选择的照明类型（红光或白光）
直接标记代码（DPM）的测量
三种位置的应用：侧向、向上站立、向下站立，以实现对测量任务的最佳适应
没有外部光线影响的黑暗测量室
根据印刷矩阵码测试标准 ISO/IEC 15415 进行测试
根据 ISO/IEC TR 29158（前 AIM DPM-2006 指南）对直接标记的矩阵代码进行测试
根据 ISO/IEC 15416 或 ANSI X3.182 进行条形码检查
根据通用 GS1 规范进行测试
GS1-128 数据结构的评估
测量可选质量参数以优化印刷工艺
多种语言的用户指导、显示和报告
为了简化操作，客户特定的测试参数可以存储为配置文件
ISO/IEC 15418 / ANS MH10.8.2 数据结构分析
针对制药行业序列化代码要求的特殊代码选择
通过 PoE（以太网供电）使用单根网线连接
易于拆卸和更换的透明盖板
支持网络的 PC 评估软件 TransWin 32 for Windows（支持多用户）
可选择提供 21 CFR 第 11 部分和 CGMP 要求的审计跟踪新文本

技术数据


测试设备和测量精度符合 ISO/IEC 15426-2 和 ISO/IEC 15426-1

包括 Windows 软件 REA TransWin32

红光 LED 照明，660 nm 和/或白光 LED，4,000 °K

红光和白光照明角度 45°

用于测量和光源选择的 LED 显示屏

通过网线供电（以太网供电）

带有开/关、扫描和三个用户可定义按钮的键盘

机械旋转键盘可根据首选测量位置进行操作

LAN 网络接口 RJ45，用于供电和 TCP/IP 数据传输

可互换光学模块，分辨率 2592 x 1944 像素

相机焦距和光圈设置在出厂时已固定

尺寸：200 x 150 x 150 毫米（宽/长/高），键盘宽 210 毫米

重量：2,600克

支持 Windows 10、Windows 11、64 位


科德阿尔滕

矩阵码（2D）：
数据矩阵、DPM 矩阵代码、QR 码、MicroQR 码、Aztec 码、PDF 417、Dotcode、MicroPDF、
汉信码、复合码

条纹代码 (1D)：
EAN-13、UPC-A、无/有附加的UPC-E、EAN-8、2/5 交叉、ITF-14、Frachtpost、Code 39、PZN-Code、
Code 32、Code 128、GS1-Databar、GS1-Data-bar 复合码
